三合一光电吊舱

三轴稳定可见红外紫外+智能Ai

三合一光电载荷

  1. 产品概述:

三合一光电载荷系统,适用搭载于小型无人机。系统主要包括:稳定吊舱、可见光相机、红外相机、紫外相机以及信号处理板等几部分组成。


  1. 主要功能:

  2. 微小火源、人、车的目标识别、跟踪功能;

  3. 目标的优先级排序:火、人、车;

  4. 目标相对位置解算,并传输给无人机飞控平台;

  5. 地面火、人、车目标识别声音报警功能

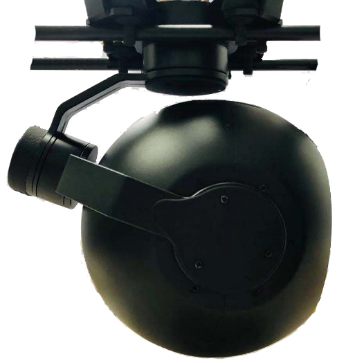

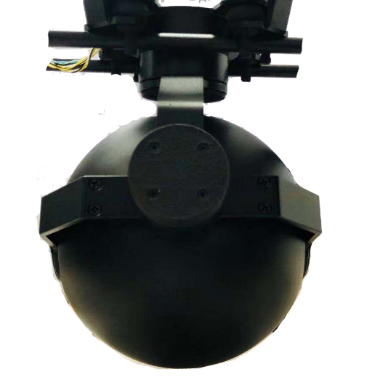

  6. 产品图样:

  1. 主要参数:

  2. 可见光相机:1920*1080@30fps,10倍光学变焦;

  3. 红外相机:640*512@30fps;

  4. 紫外相机:640*480@25fps;

  5. 吊舱轴数:三轴稳定;

  6. 俯仰控制范围:-90°~+30°;

  7. 方位控制范围:360°;

  8. 供电:DC12V /3A(含载荷);

  9. 总功率:不大于20W(含载荷);

  10. 最大跟踪速度:60°/s;

  11. 重量:不大于1.9Kg。

  12. 结构尺寸及安装:

  13. 吊舱直径:150mm

  14. 吊舱中心点到底板安装面直线距离:127.26mm

  15. 底面安装板的8个连接孔直径为3.3mm,呈圆形均匀分布,中心圆直径为92mm。

  16. 安装转接板尺寸为105*105*3mm
