智能Ai图像视频跟踪系统



产品概述:

图像视频跟踪监控系统设备由可见光相机和视频图像处理组合组成。通过对获取的视频图像进行实时处理,提取目标并计算目标脱靶量,将目标角脱靶量信息出给伺服转台用于跟踪目标,目标跟踪过程中可对获取的图像数据和跟踪信息进行录取。

电视跟踪设备对试验过程进行跟踪观测和记录,为试验效果分析和评估提供客观、准确的依据。

功能介绍:

电视跟踪设备具有以下基本功能:

拍摄试验过程图像,对拍摄到的图像进行处理,检测到目标后,计算并输出目标角偏差数据;

具有图像录取功能,记录试验过程视频图像;

去雾功能(等级可调);

电动调焦及聚焦功能;

对视场内目标的自动捕获、目标提取和脱靶量计算;

可同时提供不少于3个目标的脱靶量信息,根据需求自动或手动切换主跟踪目标;

对于指定目标类型,采用合适的跟踪算法,确保目标稳定跟踪;

具有形心、相关跟踪方式,跟踪方式可由人工选择;

具有记忆跟踪功能;

具有叠加跟踪窗和其它跟踪信息(时间、距离、方位俯仰角信息、跟踪有效标志等)图像输出的功能;

具备接收时统信息,提供与时统信息同步的脱靶量及时延;

具有自检功能和实时监测、故障诊断能力。

技术指标

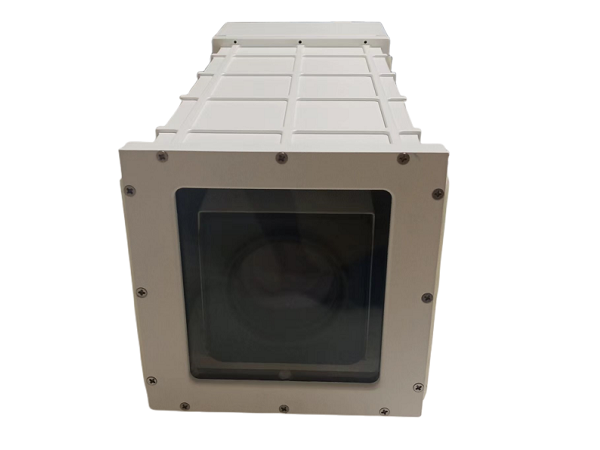

可见光相机

视场:覆盖2°~35°;

连续变焦;

探测器像元:≥1920×1080;

探测频率:≥25Hz;

作用距离: 400m~20km(中型舰艇);

机载可见光相机:

①焦距:15mm~300mm;

②外形尺寸:≤95mm(宽)×95mm(高)×220mm(深)(包含设备接头)(可以无防尘罩、防雨外壳等);

③可以无防雨外壳,但需达到环境要求;

④重量:≤2kg;

舰载可见光相机:

①焦距:25mm~500mm;

②外形尺寸:≤160(宽)mm×185(高)mm×500(深)mm(深)(包括设备接头和防尘罩及防雨外壳等);

③需做密封外壳,外壳颜色白色;

④重量:≤5kg;

印刷版三防处理,视频图像处理组合结构加固,并做密封处理,视频图像处理组合机箱颜色:铝本色拉丝。





视频图像处理组合

处理目标类型:①飞机类目标(包括空中运动点目标),②舰船类目标(巡洋舰、驱逐舰。包括海上运动点目标);两种模式能够快速切换,切换时间优于30s;

默认自动跟踪模式;

多目标处理能力:3~5个目标。根据目标信号强弱主跟踪信号最强的目标,可根据人工选择调整主跟踪目标,同时给出其它目标的跟踪信息。具有单目标跟踪和多目标跟踪切换功能;

信号提取能力:最小可跟踪信号对比度优于5%;

捕获概率:≥95%(对比度优于5%);

目标提取精度:不大于1个像素(RMS);

角跟踪精度:优于 0.06°(RMS)(伺服误差0.05°);

处理延迟:≤20ms;

数据处理能力:可见光:1920×1080数字视频,不小于25Hz;

目标截获时间:≤0.3s(截获概率不低于0.95);

记忆跟踪:当目标被遮挡或暂时丢失时,能自动记忆或根据人工记忆稳定跟踪目标的特征。当目标重新出现在跟踪窗内时,能再次自动或人工截获原跟踪目标,记忆时间不低于3秒;进入记忆状态时,跟踪窗自动放大到全视场捕获状态,并实时输出记忆状态标识;

抗干扰能力:跟踪算法采取复杂背景下的抗干扰措施;

输出信号:

输出跟踪状态信息:脱靶量、跟踪状态信息等;

输出含有跟踪信息的合成视频图像;

连续录像时间:30天(≥2T)。

设备接口定义

接口协议:1000M 以太网(滑环备两路)。

角偏差信息输出接口:422串口。

电源接口:JY27496E15E03PN-H。

工作环境

工作温度:-40˚C~+60˚C

存储温度:-50˚C~+70˚C

相对湿度:≤95%(20 ˚C),≤70%(50 ˚C)

运输条件

高速公路:90km/h

三级公路:30km/h
