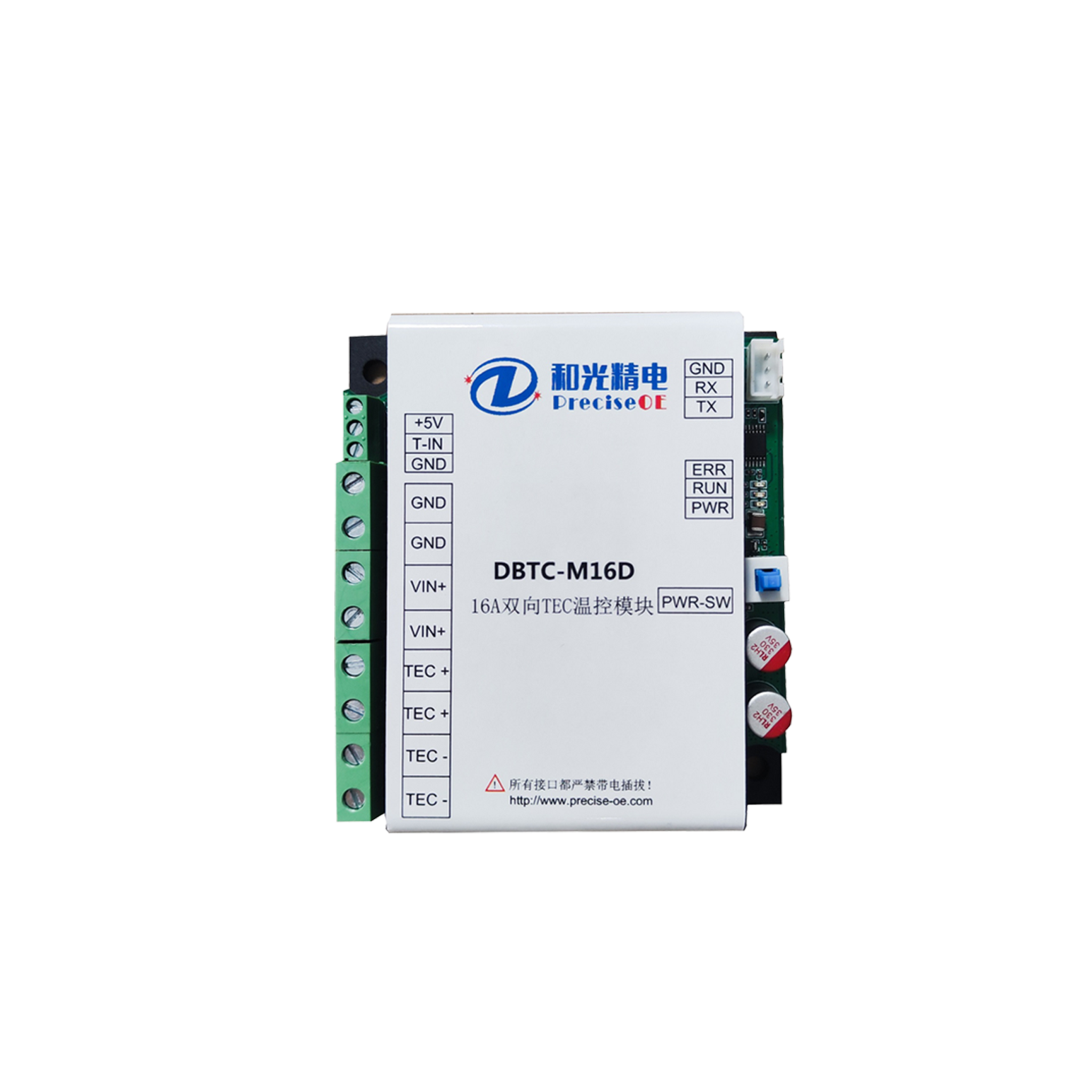

16A双向TEC温控模块

一、产品概述

   双向TEC温控模块是高精度大功率双向控温模块，控温精度±0.005℃，最大输出电流16A，可用于驱动半导体制冷片TEC或者电阻式发热元件（陶瓷加热片/棒、PTC 加热片等）。可通过RS232和上位机通信，进行参数设置、温度监视及温度控制。该产品主要应用于激光器、光学模块、晶体温控炉等产品的高精密温度控制。

二、产品特点

● 控温精度±0.005℃；

● PID系数可灵活调节、以及一键式PID系数自动整定功能；

● 支持TEC制冷片的双向控制；

● 支持NTC、PT100、PT1000、AD590、LM35；

● 上位机软件实现参数设置、状态监测和曲线显示等功能。

三、产品指标

输入电压 ：12V-24V(输入-输出压差≥2V)

负载电压(双向输出)： 0-22V

输出电流(双向输出) ：16A @VIN=24V

温度测量范围： -55℃-200℃ （与温度传感器选型相关）

支持温度传感器类型： NTC(10K，B=3950k)、PT100、PT1000、AD590、LM35

工作温度： -20℃-50℃

外形尺寸 ：L*W*H=95mm* 85mm*25mm

传感器                               测温精度                          温度范围

NTC@25℃                          ≤0.005℃                          0-45℃

PT1000、PT100                ≤0.1℃                             -55℃-200℃

AD590、LM35                  ≤0.5℃                              -55℃-150℃

四、服务支持

华科博创可以根据接口、重量、尺寸、功耗等指标要求提供定制化服务。
