一、产品简介

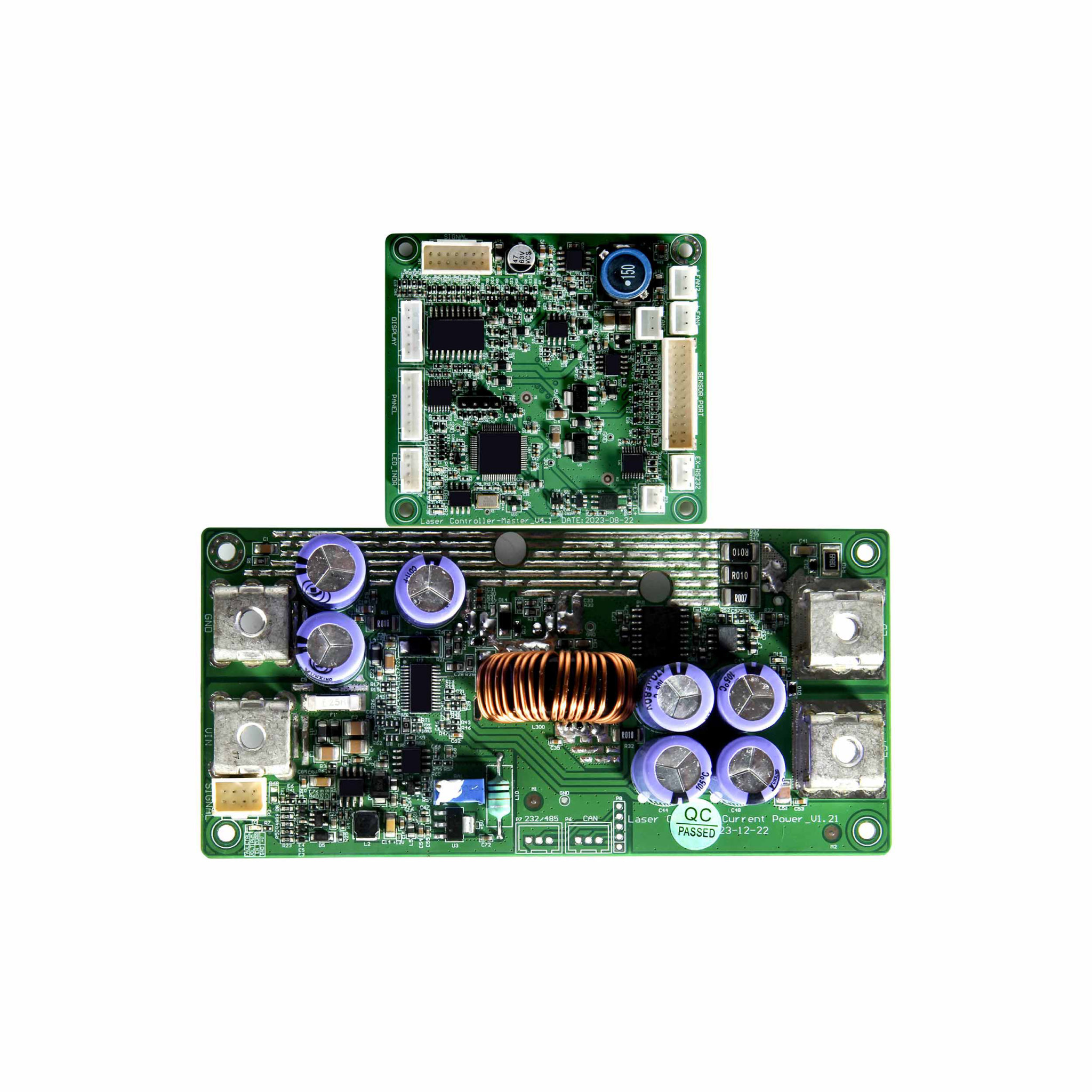

    20A/35A/50A/70A恒流电源模组是基于电流调制的开关型LD激光器恒流电源模块,模组架构由主控板及多驱动板组成，支持连续和脉冲两种输出模式，电流、脉宽、频率连续可调 ，具有负载开路、短路、过流、过温保护功能，实现对半导体激光器高精度、大电流、宽范围的恒流驱动，产品适用于激光焊接、激光切割、激光打标、激光医疗等相关领域。

二、产品特点

• 具备连续和脉冲两种输出模式；
• 脉冲模式支持外部同步触发和内部触发；
• 内部触发模式，频率范围从1Hz-35kHz、脉宽范围1-99%可设置；
• 负载电压最大支持40V，电流纹波优于3‰；
• 采用控制与驱动分离设计，扩展多块驱动板并联工作，提升输出电流与带载能力。




三、产品规格

• 主控板

  输入电压(VIN) ：DC15V-48V

  LD控制接口：输出信号 使能EN-LD、脉宽PWM-LD、电流控制CTRL-LD

  LD控制接口：输入信号 电流检测CUR1-LD-CUR6-LD、负载电压VOL-AD-LD、驱动散热器温度RAD-NTC

  TEC控制接口：输出信号 使能EN-TEC、电流控制CTRL-TEC

  TEC控制接口：输入信号 电流检测CUR-TEC、负载电压VOL-AD-TEC、负载温度NTC

  控制方式 ：外触发、RS232、液晶触摸屏

  其他接口： EN-SW外部使能开关、信号指示灯

  外形尺寸： L*W*H=75.5mm * 68.5mm*12mm

• 驱动板


输入电压：15-48VDC

输出电压：2-40V（5V≤ 压差≤10V）

输出电流 ：0.8A-70A

电流调节模式： 连续模式：EN、PWM置高电平，由CTRL设置电流；
脉冲模式：PWM频率1Hz-35KHz，占空比1%-99%

电流调节精度： 20mA @20A/ 50mA @35A/ 50mA @50A/ 100mA @70A

电流纹波： ≤ 0.3% @20A/ ≤ 0.5% @35A /≤ 0.5% @50A /≤ 0.5% @70A

恒流工作效率： 90%-95%(与输入/输出压差相关)

工作温度： -20℃-50℃

外形尺寸： L*W*H=136mm*65mm*33mm（裸板）

L*W*H=136mm*65mm*45mm（带散热器）

四、应用领域

半导体激光器驱动、光纤激光器驱动、激光照明、激光医疗、激光焊接、激光切割等。

五、服务支持

华科博创根据接口、重量、尺寸、功耗等要求提供定制化服务。
