蝶形激光器恒流源

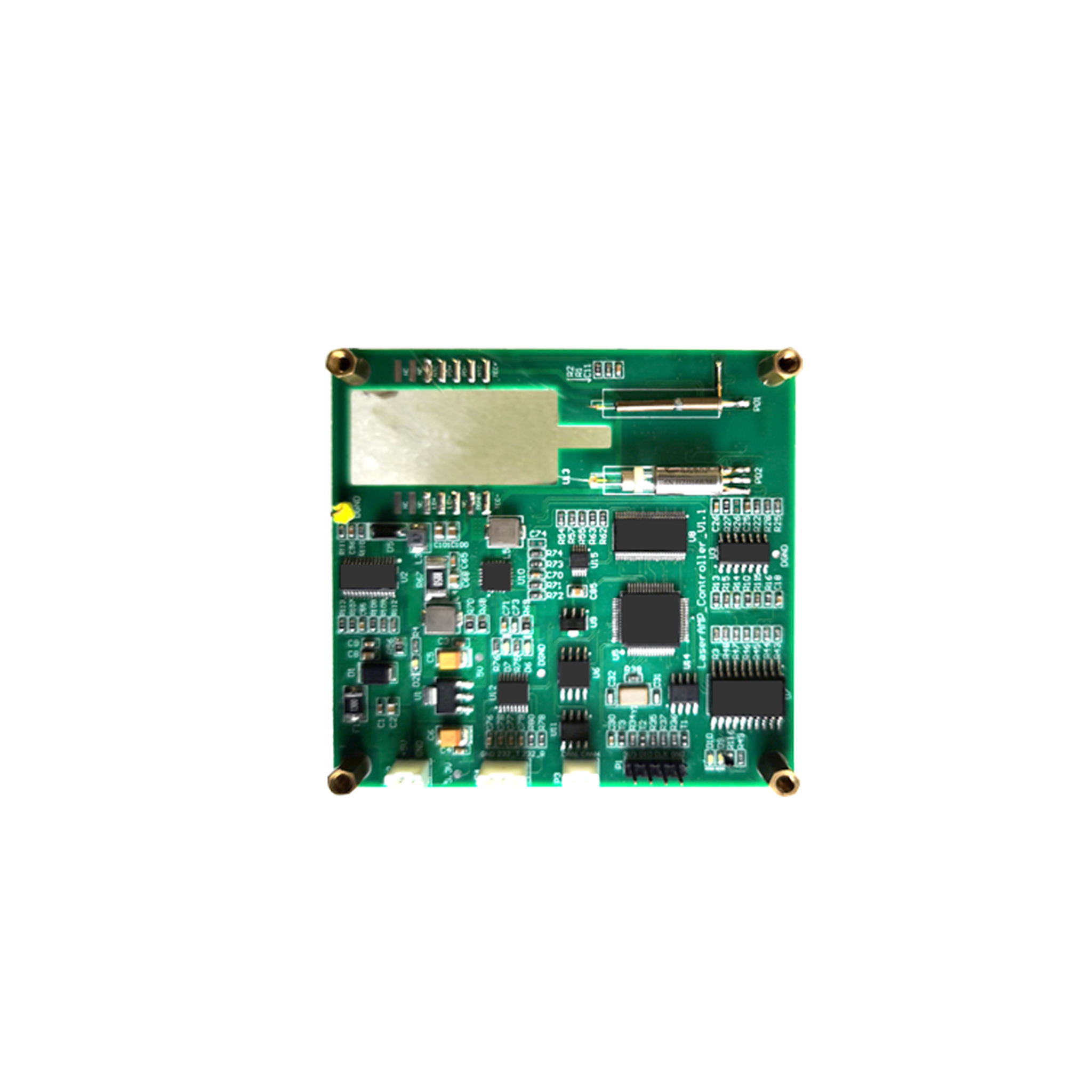

蝶形激光器驱动模块是一种嵌入式板载激光器的高精度恒流驱动模块，支持10pin/14pin蝶形激光器的驱动控制，支持连续及脉冲模式的恒流输出。该模块集成了LD±恒流输出、光功率PD监测、温度采集及TEC温度控制等单元，实现了蝶形激光器的一体化自适应控制功能。
产品特点
▶ 具备连续和脉冲两种输出模式；
▶ 高分辨率的控制精度，连续模式时控制精度优于1mA；
▶ 连续模式时，输出电流纹波优于3‰；
▶ 脉冲模式时，频率范围从100Hz-50kHz；
▶ 脉冲模式时，脉宽范围可调，最小脉宽1us；
▶ 负载电流范围0-1A连续可调，负载电压自适应。
产品指标
| 指标 | 参数 |
| 输出电流 | 0-1A，连续恒流 |
| 输入电压 | 5V-12V |
| 负载电压 | 2V-9V，负载电压自适应 |
| 输出电流精度 | 1mA |
| 输出电流步进 | 1mA |
| 温度控制精度 | 0.1℃ |
| 温度控制范围 | 15℃-45℃ |
| 电源输入电压 | 5V |
| 工作温度 | -20℃- 60℃ |
| 控制模式 | AGC/ACC/APC |
| 接口形式 | 串口 |
| 外形尺寸 | L*W=80mm*80mm |
应用领域
用于控制高精度小功率的蝶形激光器、掺饵光纤泵浦放大（EDFA），支持10PIN/14PIN封装的蝶形激光器。
DFB0105
