多通道双模式恒流模组

一、产品概述

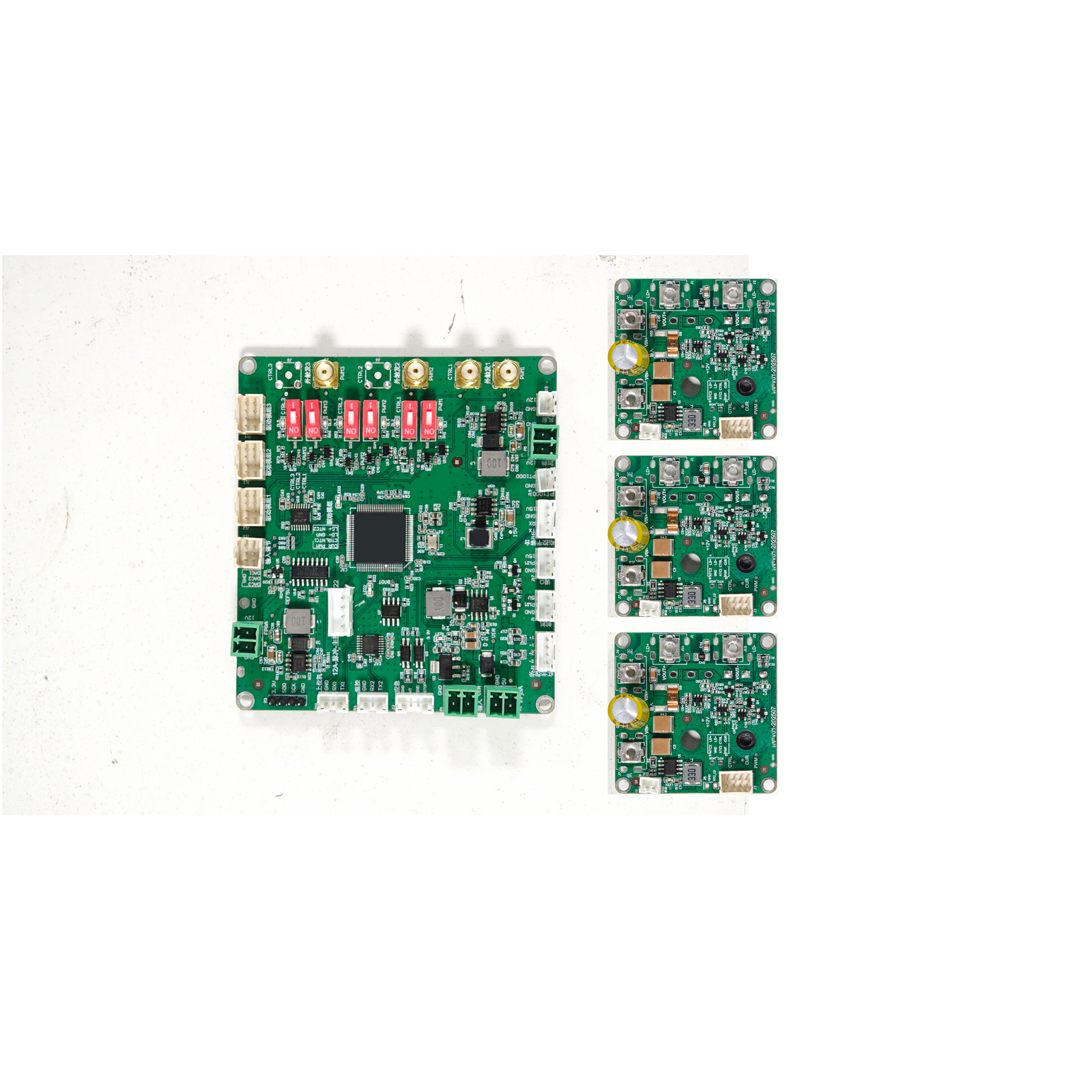

   多通道双模式恒流模组采用主控模块及多路驱动模块架构，具备连续和脉冲两种输出模式，支持1-3路独立输出配置，每路可提供高达20A的驱动电流。模组最大总功率超过8KW，是一款高功率、嵌入式、小体积的分体式恒流源模组，适用于集成在多路激光器使用。

二、技术特点

● 支持1-3路独立输出，满足多路激光器协同工作需求；

● 具备连续和脉冲两种输出模式；

● 最大模组功率≥8KW，高电压大电流，模块化小体积；

● 脉冲上升沿≤5us，频率范围50Hz-25kHz，支持占空比1-99%调节；

● 采用控制模块+多驱动模块的分体式设计架构，扩展多块驱动板实现多路输出。

三、技术指标

输入电压： DC20V-150V

输出通道（驱动板数量）: 1路-3路可选

负载电压：15-145V（建议输入-输出压差 ≤2V），负载电压自适应

连续/脉冲输出电流 ：单通道：0.5A-20A；3通道并联：1.5A-60A

电流设置分辨率： ≤100mA

电流精度： ±100mA

电流纹波 ：±100mA

脉冲上升沿： ≤5us

频率 ：50Hz-25KHz，占空比1%-99%，脉宽≥30us

触发方式： 内触发+外触发

外触发：PWM信号 TTL 3.3V

电流设置：CTRL模拟量 0-5V模拟量：0-20A(注：单独使用驱动模块时，CTRL电压低于2.2V时无电流输出)

外形尺寸： L*W=65mm*56mm（主控板）

                   L*W=50mm*50mm（单路驱动板）

四、服务支持

华科博创可以根据接口、重量、尺寸、功耗等指标要求提供定制化服务。
